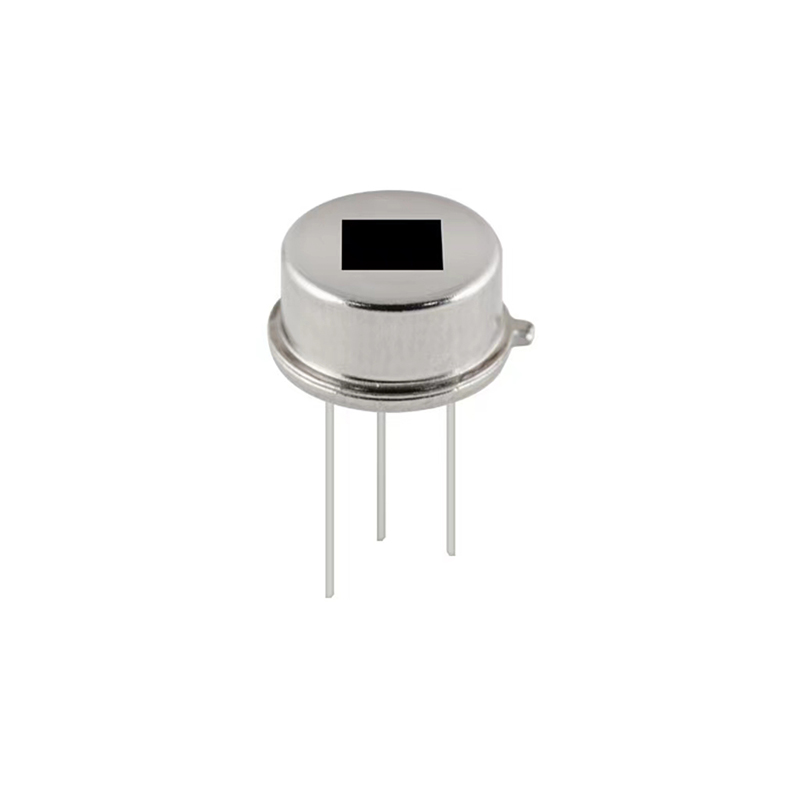

热释电红表传感器
输出方式：模拟信号输出
窗口尺寸：3*4mm
感应距离：10M（透镜SB-F-02 ）分歧距离详见透镜选型
感应角度：120°（水平方向）
工作电压：3-15V
静态噪声：＜80mV
推荐配套IC：ISB6601L ，，，，，RS8034 ，，，，，ISB02 ，，，，，BISS0001
森霸K222S型号热释电红表线传感器选取双活络元设计 ，，，，，内部调整了滤波电路参数及使用8-14μm红表滤光片 ，，，，，加强了产品的抗射频滋扰能力 ，，，，，提高了传感器的工作不变性。。 。。。。
模拟信号输出
抗白光
抗射频滋扰
窗口尺寸 4*3mm 红表接受电极 2.6*1mm,2elements 封装 TO-5 接管波长 8～14μm 透过率 ≥ 75% 输出信号峰值[Vp-p] ≥ 3000mV 活络度 ≥ 3300V/W 探测率 (D*) 1.4×108 cmHz1/2/W 噪声峰值[Vp-p] <80mV 输出平衡度 <10% 源极电压 0.3~0.85V 电源电压 2~15V 工作温度领域 -30~+70?C 保留温度领域 -40~+80?C

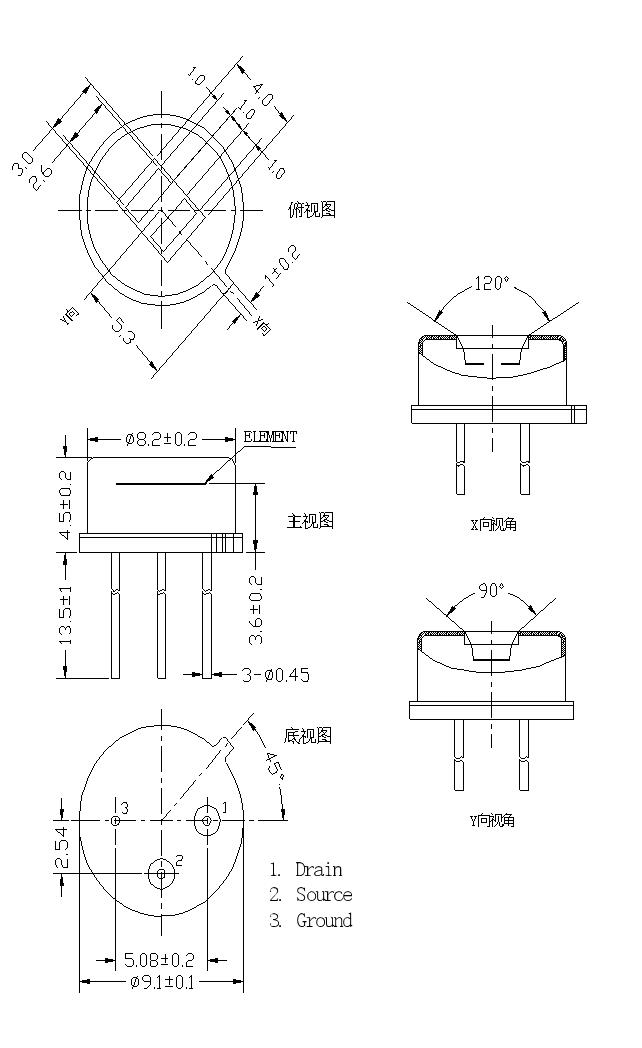

产品尺寸图
当苦衷项
传感器的出厂参数 ，，，，，均在尺度黑体及不变测试环境下经过数分钟稳按功夫后测试获得。。 。。。。
传感器需结合菲涅尔透镜使用达到梦想的感应角度及感应距离。。 。。。。
传感器的感应距离与环境温湿度、采集指标的温度和移动方向、菲涅尔透镜、放大倍数设置均有直接关系 ，，，，，使用时请综合思考。。 。。。。
传感器内部敏感元件较为薄脆 ，，，，，使用时请轻拿轻放 ，，，，，高频震荡或跌落撞击可能导致敏感元件产生断裂。。 。。。。
传感器窗口为硅基半导体特殊资料真空镀膜滤光镜片 ，，，，，使用时请勿用手或硬物直接接触。。 。。。。
传感器窗口选型：模拟直插双元产品：S：3*4mm ，，，，，B：3.8*5mm ，，，，，数字直插双元产品：S：3*4mm ，，，，，L：3.8*5mm ，，，，，M：4.2*5.2mm,直插四元产品：X：4*4mm ，，，，，Q：4.9*4.9mm。。 。。。。详情请与业务员沟通。。 。。。。
传感器引线长度选型：通例默认13.5mm ，，，，，如有其他需要可详询业务员 ，，，，，支持定造引线长度。。 。。。。
传感器其他具体信息请详见产品说明书。。 。。。。
